Schweizer Qualität aus Tradition und Innovation
Seit über 110 Jahren werden REIDEN-Werkzeugmaschinen mit Schweizer Qualitäts- und Wertvorstellungen am Produktionsstandort im luzernischen Reiden hergestellt.
RX 10 / 12 / 14 / 18
5-Achs Bearbeitungszentren
Highlights:
- DDT Double Drive Technology
- Stabiler Aufbau mit Mineralguss und Portalbauweise
- Beste Zugänglichkeit
- Geringe Aufstellfläche
- Fräsen und Drehen in einer Aufspannung

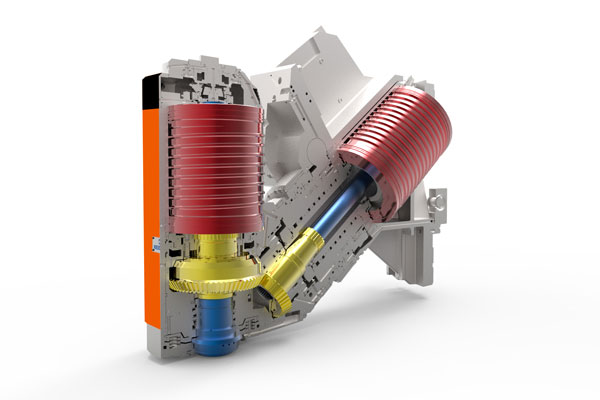

- Trigonalfräskopf bei der RX 14/18
- Palettenwechsler
Die neue RX 10 mit noch besserer Ausstattung!

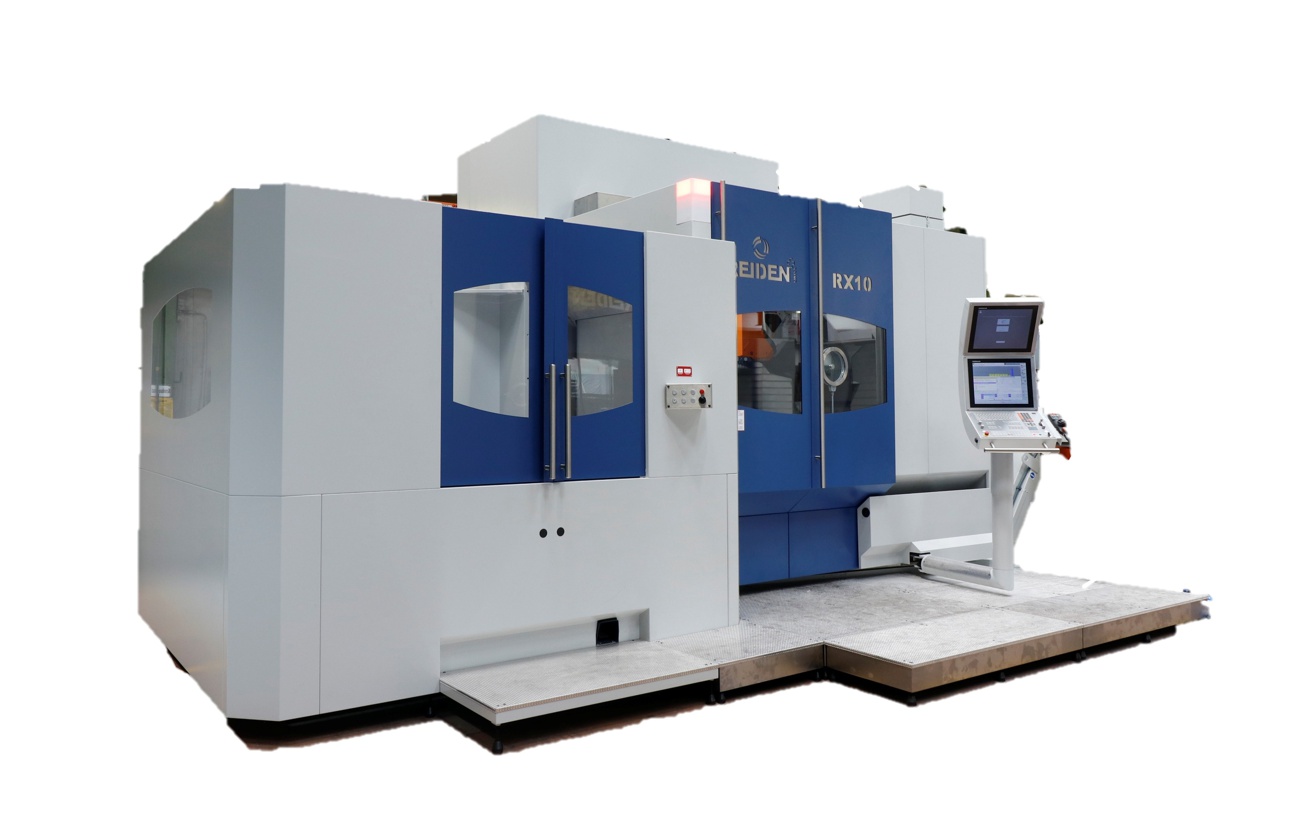

RX 10
5-Achs Bearbeitungszentrum
| Technische Daten | ||
|---|---|---|
| Arbeitsweg in mm | X-Achse | 1.000 |
| Y-Achse | 1.100 | |
| Z-Achse | 810 | |
| Störkreis in mm | bis 1.350 mm | |
| Spindel U/min | 20.000 | |
| Drehmoment in Nm | 135 / 291 | |
| Werkzeugmagazin | Regal | HSK 63 : 75/150/225/325 |
| Kombiniertes Fräsen und Drehen | nein | |
| Steuerung: | Siemens & Heidenhain | |

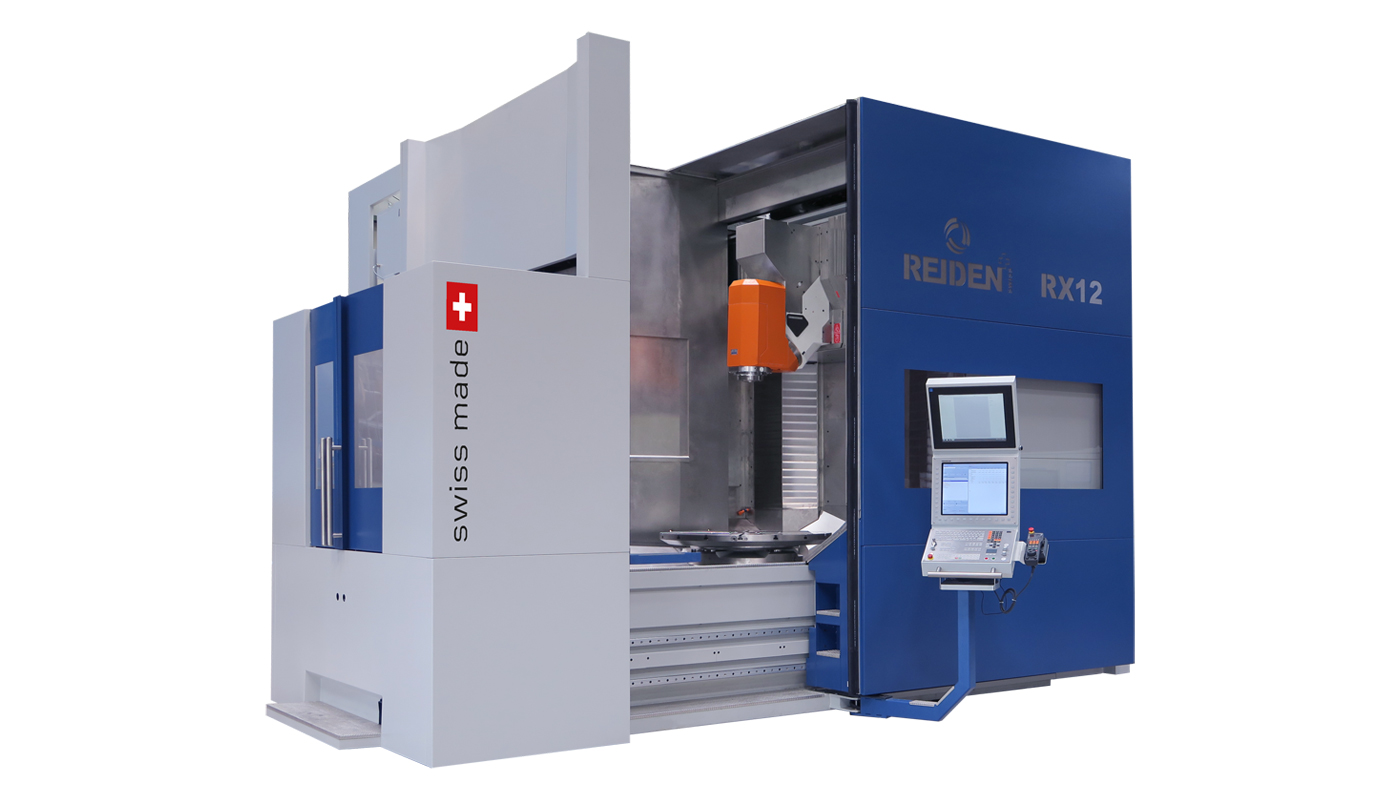

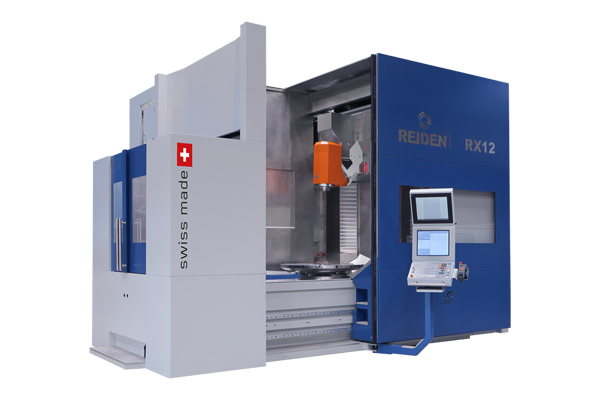

RX 12
5-Achs Bearbeitungszentrum
| Technische Daten | ||
|---|---|---|
| Arbeitsweg in mm | X-Achse | 1.300 |
| Y-Achse | 1.450 | |
| Z-Achse | 1.000 | |
| Störkreis in mm | bis 1.600 mm | |
| Spindel U/min | 12.000 | 20.000 | |
| Drehmoment in Nm | bis 452 | |
| Werkzeugmagazin | Regal | HSK 63 : 75/150/225/325 HSK 100 : 65/103/147/191/272 |
| Kombiniertes Fräsen und Drehen | ja |

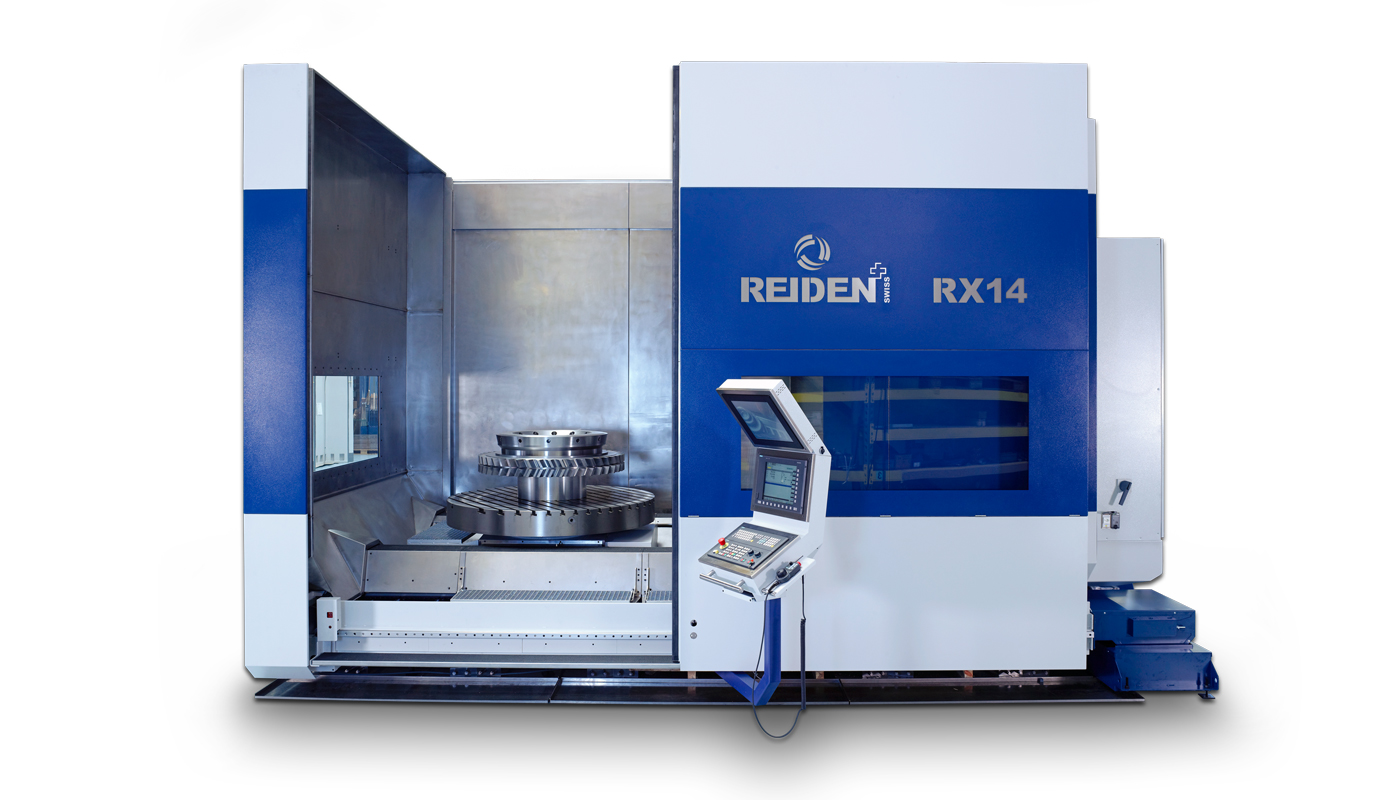

RX 14/18
5-Achs Bearbeitungszentrum
| Technische Daten | RX 14 | RX 18 | |
|---|---|---|---|
| Steuerung: | Siemens & Heidenhain | ||
| Arbeitsweg in mm | X-Achse | 1.800 | 2.200 |
| Y-Achse | 1.800 | 2.200 | |
| Z-Achse | 1.210 | 1.610 | |
| Störkreis in mm | bis 2.200 mm | bis 2.600 mm | |
| Spindel U/min | HSK 100 | 14.000 | |
| Drehmoment in Nm | bis 1.202 | ||
| Werkzeugmagazin | Regal | 92/120/192/299 | 92/144/264/371 |
