Monforts

Monforts Werkzeugmaschinen


Deutsche Maschinenbau-Tradition seit 1884 aus Mönchengladbach unter neuer namhafter Führung.

Einzigartiges Merkmal der Monforts CNC-Maschinen ist die spielfreie, wartungs- und verschleißfreie Längsführung. Unabhängig von der Verfahrgeschwindigkeit arbeitet diese hydrostatische Hauptführung ohne Reibkontakt. Auch Weginkremente von 0,001 mm werden stick-slip-frei verfahren.

Monforts



RNC Baureihe

Hydrostatische Rundführung in der Z-Achse

  • Dauerhaft präzise und absolut verschleißfrei
  • Exzellente Dämpfungseigenschaften
  • 10 Jahre Garantie auf Hydrostatik
  • Unterkonstruktion mit 3-Punkt-Auflage
  • Verwindungssteife Konstruktion
  • Massive Z-Achsen-Führungssäule


Technische Daten   RNC 400 RNC 500 RNC 600 RNC 700
    SingleTurn
MultiTurn
DuoTurn
SingleTurn
MultiTurn
DuoTurn

SingleTurn
MultiTurn

SingleTurn
MultiTurn
Drehlänge mm 600 1.000 1.000 1.000 / 1.500
Umlaufdurchmesser über Bett mm 420 600 640 720 (820)
Umlaufdurchmesser über Planschlitten mm 280 425 505 550
Spindelaufnahme DIN 55026   A6 (A8 / A5) A8 A8 (A11) A11
Zugrohrinnendurchmesser mm 67 (86 / 45) 86 86 (90) 86 (126)
Antriebsleistung (Siemens 100% ED) kW 23,7 (23,7 ZF) 28 (23,7 ZF) 28 (23,7 ZF) 37 (58)
Max. Spindeldrehzahl (Siemens) min-1 4.000 (5.000) 4.000 4.000 (2.000) 4.000 (2.000)
Antriebsleistung (Fanuc 100% ED) kW 18,5 (30 ZF) 18,5 (30 ZF) 18,5 (30 ZF) 30 (60)
Max. Spindeldrehzahl (Fanuc) min-1 4.000 (5.000) 4.000 4.000 (2.000) 4.000 (2.000)
Max. Drehmoment (Siemens / Fanuc) Nm 905 / 974 905 / 974 905 / 974) 3.199 / 3.031
Werkzeugaufnahme Revolver   12 X VDI 40 12 X VDI 40 12 X VDI 40 12 X VDI 40
Anzahl angetriebener Werkzeuge   12 12 12 12
Max. Antriebsleistung (Siemens 25% ED) kW 12 12 12 12
Max. Antriebsleistung (Fanuc 25% ED) kW 7,2 13,7 13,7 13,7
Max. Drehzahl (Siemens / Fanuc) min-1 4.000 / 4.000 4.000 / 4.000 4.000 / 4.000 3.200 / 4.000
Optionale Y-Achse mm ±50 ±50 - ±60



MNC Baureihe

  • Hochleistungs-Drehmaschine für 2 und 4-Achsen-Bearbeitung
  • Optional 2 Revolver
  • Steuerung Siemens und Fanuc


Technische Daten   MNC 1000
Drehlänge mm 700 / 1.400 / 2.400
Umlaufdurchmesser über Bett mm 1.000 (1.200)
Umlaufdurchmesser über Planschlitten mm 800
Drehdurchmesser mm 1.000
Spindelaufnahme DIN 55026   A15
Zugrohrinnendurchmesser mm 126
Antriebsleistung (Siemens 100% ED) kW 44 (58 / 81)
Max. Spindeldrehzahl (Siemens) min-1 2.000
Antriebsleistung (Fanuc 100% ED) kW 30 / 60
Max. Spindeldrehzahl (Fanuc) min-1 2.000
Max. Drehmoment (Siemens / Fanuc) Nm 7.563 / 6.586
Werkzeugaufnahme Revolver   12 X VDI 60
Anzahl angetriebener Werkzeuge   12
Max. Antriebsleistung (Siemens 25% ED) kW 16,4
Max. Antriebsleistung (Fanuc 25% ED) kW 13,7
Max. Drehzahl (Siemens / Fanuc) min-1 2.500 / 3.200



UniCen 1000

  • Dreh-Fräszentrum mit integrierter B-Achse
  • Drehen: 2 oder 4 Achsig
  • Fräsen: bis zu 5 Achsen simultan
  • Bohren: positioniert mit Haltebremse
  • Optional mit Gegenspindel




Technische Daten   UniCen 1000
    MultiTurn
Drehlänge mm 800 / 1.500 / 2.500
Umlaufdurchmesser über Bett mm 1.000
Umlaufdurchmesser über Planschlitten mm 800
Drehdurchmesser mm 1.000
Spindelaufnahme DIN 55026   A15
Zugrohrinnendurchmesser mm 126
Antriebsleistung (Siemens 100% ED) kW 44 (58 / 81)
Max. Spindeldrehzahl (Siemens) min-1 2.000
Max. Drehmoment Nm 7.563
Werkzeugaufnahme   HKS-A63 (Capto)
Anzahl Werkzeugplätze   30 / 60 / 90
Antriebsleistung B-Achse (100% ED) kW 36,6
Max. Drehzahl min-1 7.000

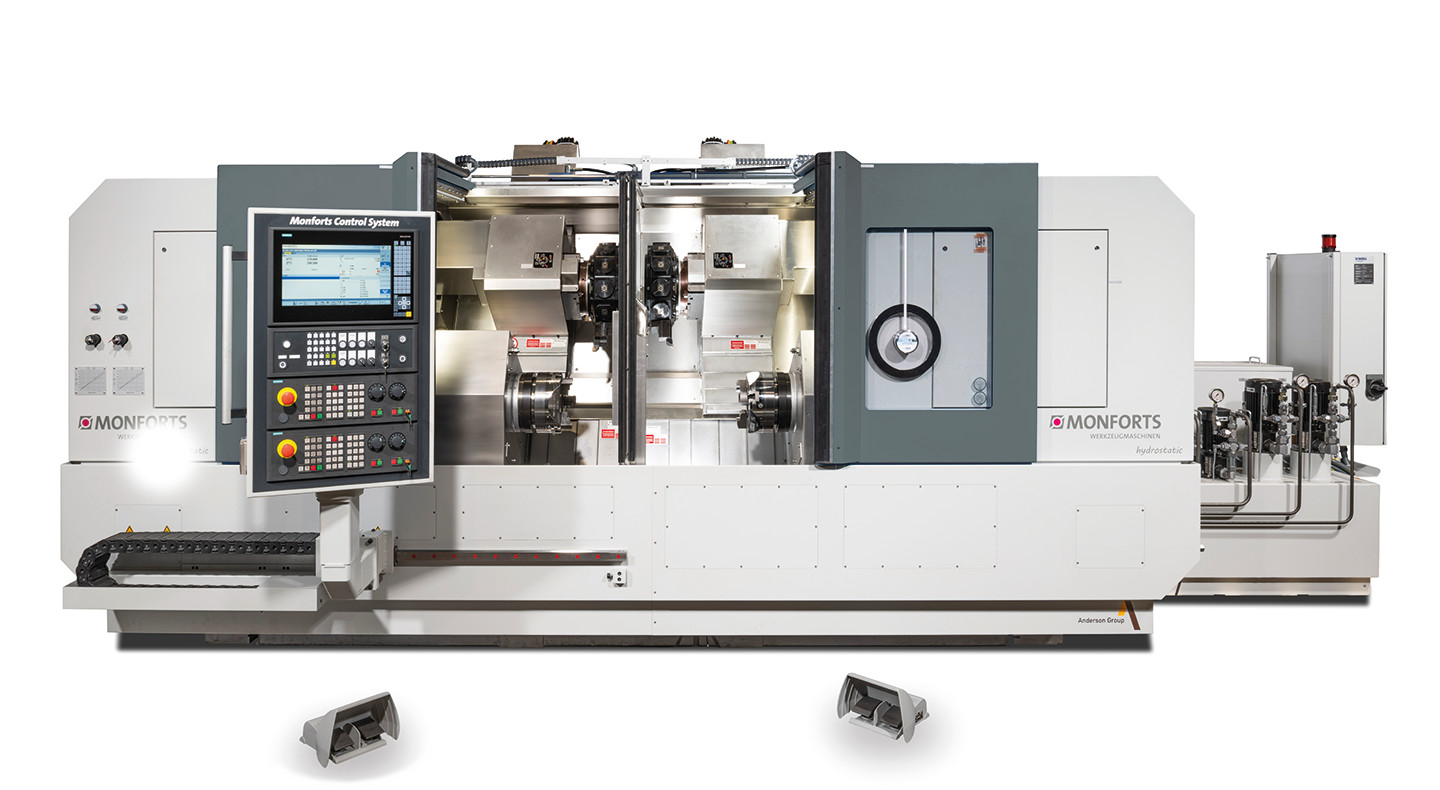

DNC Baureihe

Die kompakte Gegenspindel-Drehmaschine

  • 2 Antriebsspindeln
  • 2 Werkzeugrevolver mit AGW

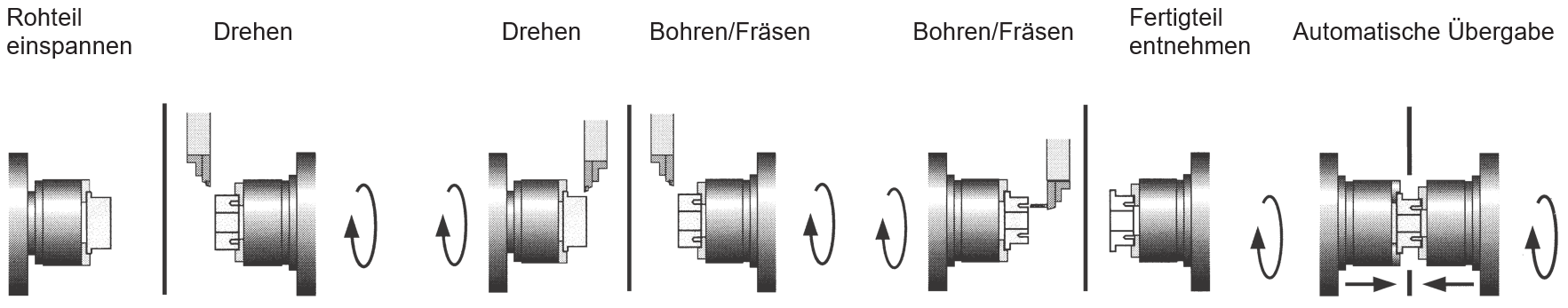

  • Automatisierte Übergabe durch Trennwand im Verbundbetrieb
  • Unabhängige Vorder- und Rückseitenbearbeitung
  • Im Einzelbetrieb 2 unabhängige Bearbeitungen





Pluspunkte

  • Absolut verschleißfreie hydrostatische Führung in der Z-Achse
  • Gewichtskompensierter Planschlittenmit spielfreier Wälzführung
  • Verwindungssteife Konstruktion als Schrägbett
  • Reduzierung der Stückkosten aufgrund der Komplettbearbeitung
  • Reduzierung der Durchlaufzeiten durch Wegfall von Liege- und Transportzeiten
  • Spindeleinheit mit Rundlaufgenauigkeit von ca. 0,003 mm
  • Werkzeugantrieb auf beiden Revolvern im Standard




Technische Daten   DNC 500
    DuoTurn
Drehlänge mm 600
Umlaufdurchmesser über Bett mm 560
Umlaufdurchmesser über Planschlitten mm 390
Spindelaufnahme DIN 55026   A8
Zugrohrinnendurchmesser mm 86
Antriebsleistung (Siemens 100% ED) kW 28
Max. Spindeldrehzahl (Siemens) min-1 4.000
Antriebsleistung (Fanuc 100% ED) kW 18,5
Max. Spindeldrehzahl (Fanuc) min-1 4.000
Max. Drehmoment (Siemens/Fanuc) Nm 434 / 346
Werkzeugaufnahme Revolver   12 x VDI 40
Anzahl angetriebene Werkzeuge   12
Antriebsleistung (Siemens 25% ED) kW 12
Antriebsleistung (Fanuc 25% ED) kW 13,7
Max. Drehzahl (Siemens/Fanuc) min-1 4.000 / 4.000

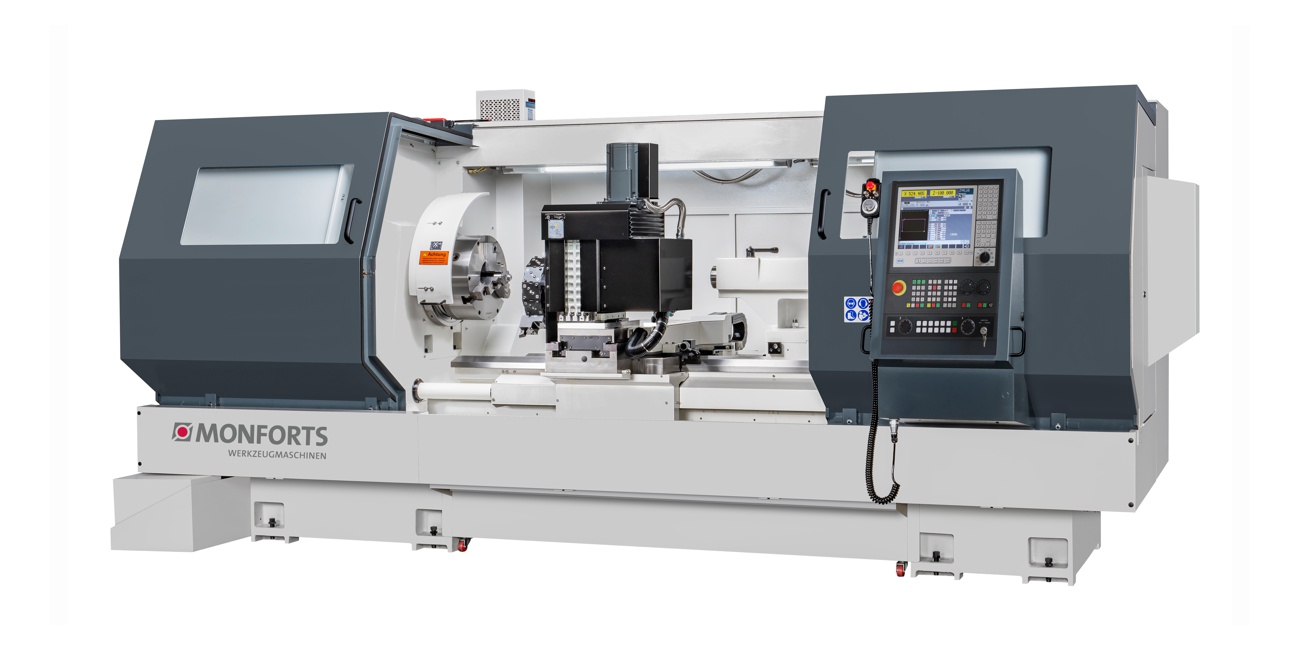

KNC Baureihe

Zyklengesteuerte Universaldrehmaschinen

  • Steuerung R&D Zyklensteuerung MTC
  • optional Siemens 840 sl
  • Kompakte Stellfläche
  • C-Achse über Hauptspindel positioniert

Technische Daten   KNC 5plus KNC 8plus KNC 10plus
Umlaufdurchmesser über Bett mm 520 800 1.020
Umlaufdurchmesser über Planschlitten mm 290 515 740
Spitzenweite mm bis 2.000 bis 8.000 bis 8.000
Max. Spindeldrehzahl min-1 7 - 2.600 1 - 1.600 1 - 1.600
Spindelbohrung mm 77 (105) 133 133
Antriebsleistung (100% / 40% ED) kW 11 / 15 30 / 45 30 / 45
