FAMAR Bearbeitungszentren
Famar ist der ideale Partner für jede Bearbeitungsart, ob für Einzelmaschinen oder integrierte Produktionsprozesse.

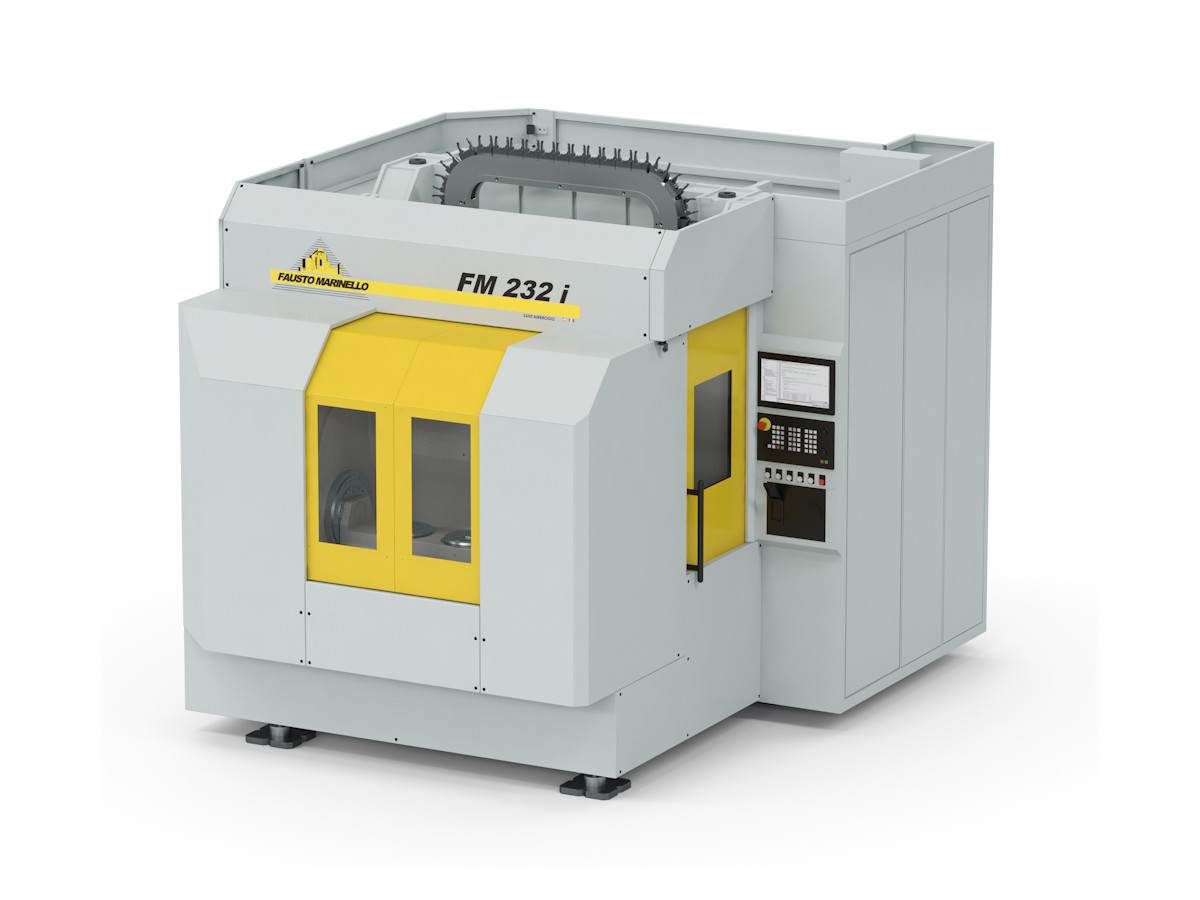

FAUSTO MARINELLO Doppelspindler
5-Achs-Horizontal-Bearbeitungszentren
- Box in Box Aufbau
- Maschinenbett aus Polymerbeton
- 5-Achs Simultan
- auch als 4-Achs BAZ konfigurierbar
- sehr kompakt
- sehr gute Zugänglichkeit
- gute Einsicht in den Arbeitsraum
- Fausto Marinello Elektrospindel
- FAMAR eigene Automationslösungen
- Roboterhandling, etc.

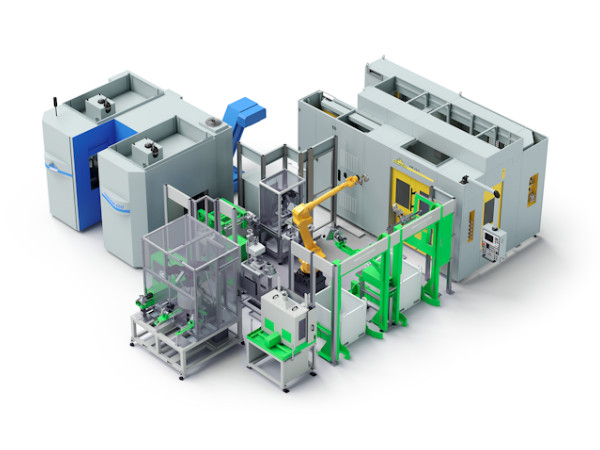

- TurnKey Projekte
Auch als Lin-Drive in den Größen 600 & 800

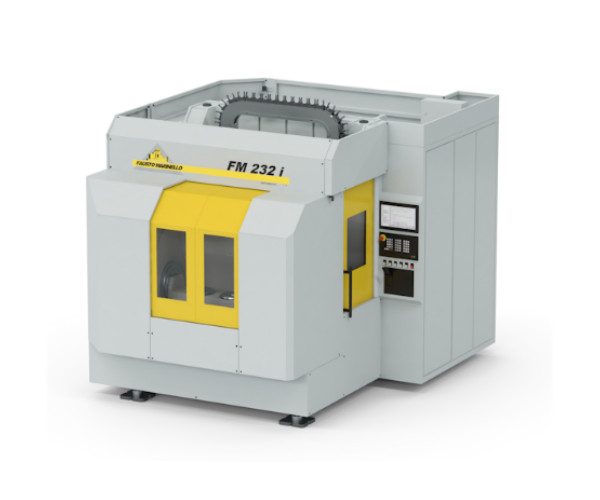

| Technische Daten Doppelspindler | FM231/232 auch RAM | FM251/251RAM | FM252/252RAM | FM271/FM272 |
|---|---|---|---|---|
| Arbeitsweg in mm | ||||
| X-Achse | 330 | 500 | 500 | 700 |
| Y-Achse | 500 (+270) | 700 (+270) | 700 (+270) | 850 (+400) |
| Z-Achse | 400 | 500 | 500 | 600 |
| Spindelabstand in mm | 320 | 500 | 500 | 700 |
| Störkreis Ø in mm | 620 x 880 | 800 x 1.310 | 800 x 1.310 | 1.000 x 1.760 |
| Spindel U/min | HSK-A63 / HSK-A80 / HSK-A100 10.000/17.000 | |||
| Werkzeugmagazin | 2x20 - 2x60 | 2x32 - 2x100 | 2x32 - 2x100 | 2x30 - 2x105 |
| Steuerung | Siemens ONE / Fanuc 31i / Heidenhain auf Anfrage | |||
| Stellfläche (L/B ohne PW) in mm | 2.820/2.454 | 3.470/3.000 | 4.150/3.200 (PW-Maschine) |
3.950/3.400 |

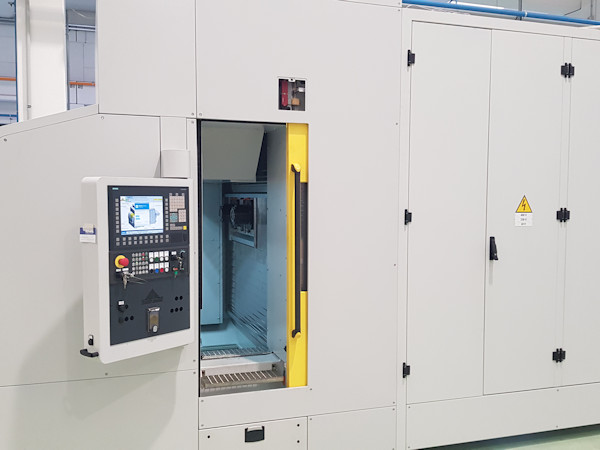

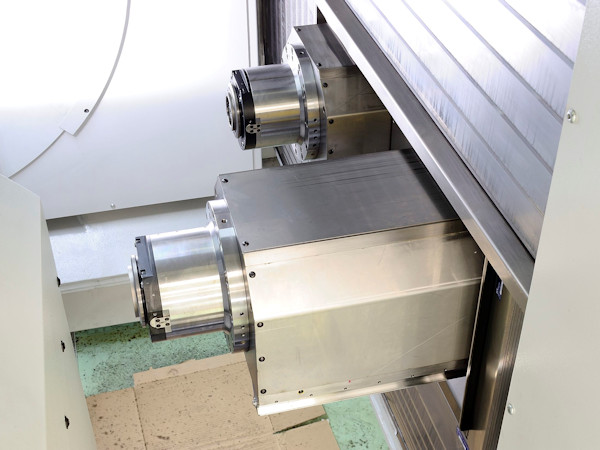

Freier Zugang von der Bedienerseite in den Arbeitsraum

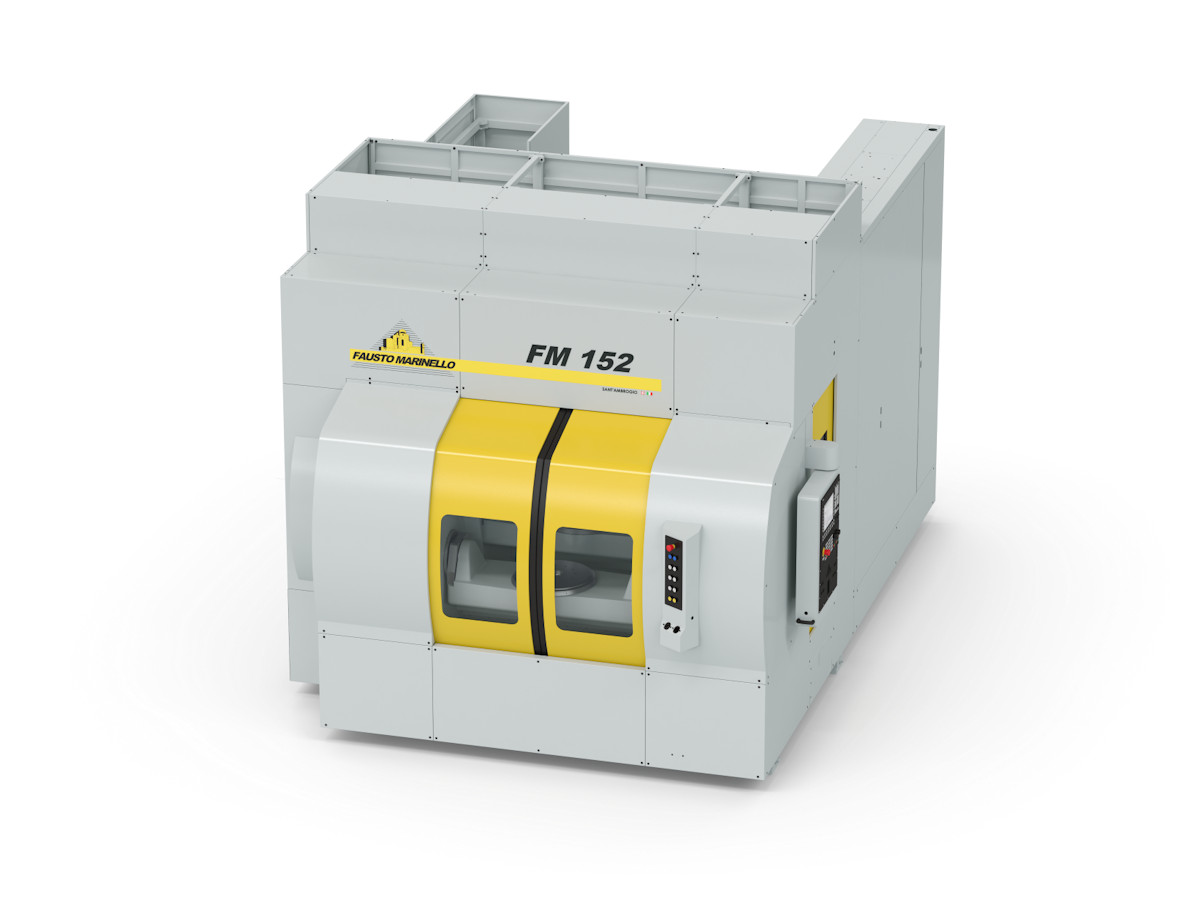

FAUSTO MARINELLO Einspindler
5-Achs-Horizontal-Bearbeitungszentren

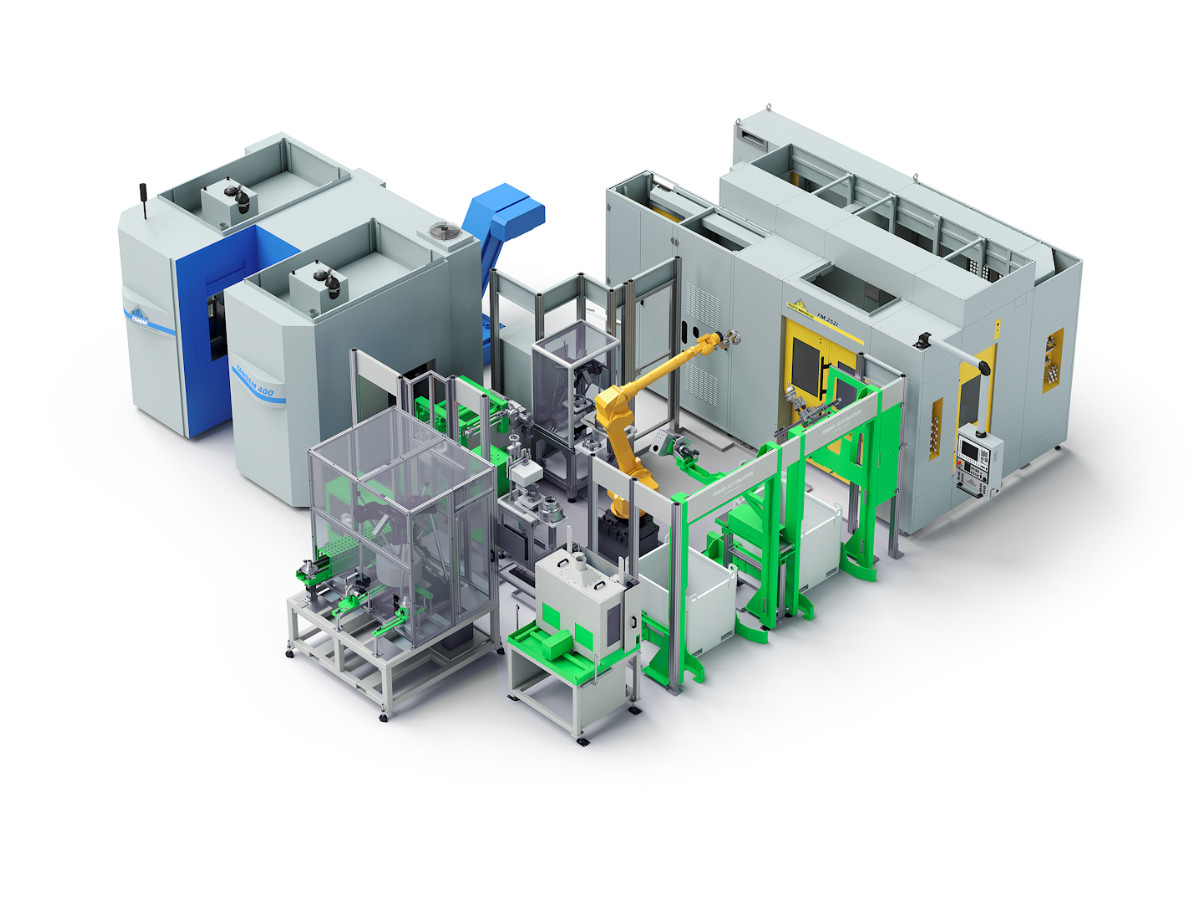

Turnkey einer FM252i mit Verkettung
zur TANDEM Vertikaldrehmaschine
| Technische Daten Einspindler | FM131/132 | FM151/151 | FM171/172 |
|---|---|---|---|
| Arbeitsweg in mm | |||
| X-Achse | 640 | 1.000 | 1.400 |
| Y-Achse | 500 (+270) | 700 (+270) | 850 (+270) |
| Z-Achse | 400 | 500 | 600 |
| Störkreis Ø in mm | 620 x 880 | 800 x 1.310 | 1.000 x 1.760 |
| Spindel U/min | HSK-A63 / HSK-A80 / HSK-A100 10.000/17.000 | ||
| Werkzeugmagazin | 40/120 | 60/120 | 60/210 |
| Steuerung | Siemens ONE / Fanuc 31i / Heidenhain auf Anfrage | ||
| Stellfläche (L/B ohne PW) in mm | 2.820/2.454/2.764 | 3.470/3.000/2.900 | 3.950/3.400/3.200 |

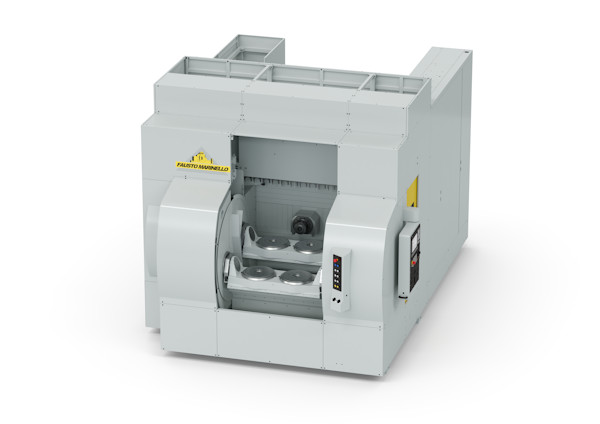

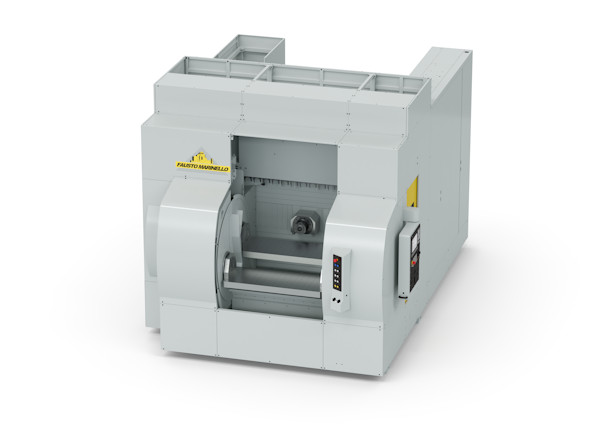

Verschiedene Tischvariationen (Beispielbilder mit Palettenwechsel):
Blank, Einzel-Rundtisch, Doppel-Rundtisch
Technische Änderungen vorbehalten
